Водяная тепловая завеса Тепломаш КЭВ-190П5142W

-12%

Расход воздуха III м³/ч	8800
Скорость воздушного потока, м/с	10
Эффективная длина воздушной струи:	6 м
Ширина завесы (проема)	2210 мм
Мощность при t° воды 95/70°С, кВт	100,5 кВт
Мощность при t° воды 80/60°С, кВт	81,5 кВт
Мощность при t° воды 60/40°С, кВт	46,5 кВт

Модельный ряд

29,5 – 82 кВт / 1,7 м

46,5 – 126 кВт / 2,2 м

1 156 200 T8 652 753,17 T

С НДС 22%

Написать в MAX

Описание

Характеристики

Отзывы

Сопутствующие файлы

Вопрос-Ответ ⁰

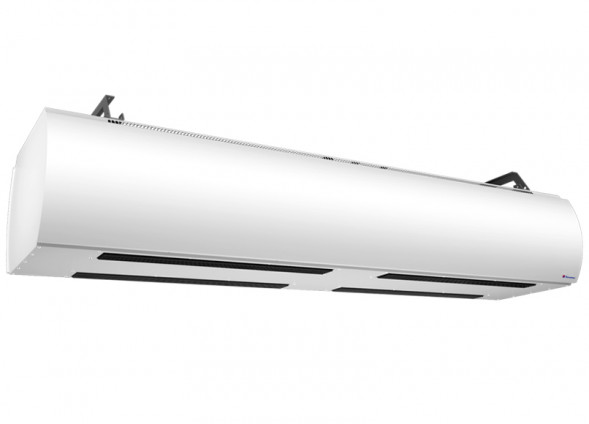

Водяная тепловая завеса Тепломаш КЭВ-190П5142W серии 500 Оптима

Тепловая завеса, в зависимости от проектного решения может использоваться для защиты как смесительного, так и шиберующего (отсекающего) типа — от прямого контакта с наружным воздухом через открытые двери в холодный период времени. Устанавливается внутри помещения, горизонтально над проемом, как можно ближе к краю. При большой ширине проема можно располагать сразу несколько завес вплотную друг к другу и управлять ими с одного пульта. Подходит для установки в складских помещениях, гостиницах, ресторанах, супермаркетах и др.

Высота установки от 3 до 6 метров.

Корпус изготовлен из оцинкованной стали с полимерным покрытием белого цвета, забор воздуха осуществляется в верхней части, благодаря чему лицевая панель всегда остается чистой.

Преимущества и особенности:

Горизонтальный монтаж.

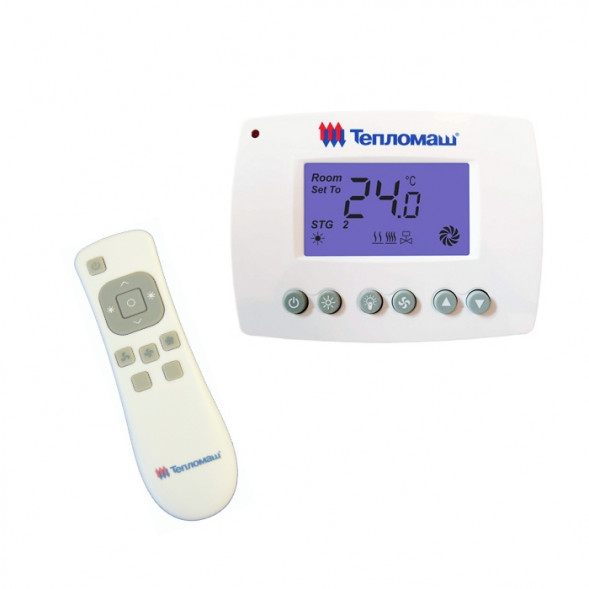

В комплекте проводной пульт HL10 с защитой IP30 и встроенным термостатом + дистанционный пульт.
Встроенная РСВ-АС плата — возможность подключения неограниченного количества завес к 1 пульту, а также дополнительного оборудования.
Функция защиты от низких температур (позволяет настроить диапазон включения и выключения завесы на обогрев при отрицательной температуре наружного воздуха).
Защита от пыли и влаги корпуса IP21.
Максимальная допустимая температура теплоносителя 150°С.
Функция подключения к охранно-пожарной сигнализации.
Работа от сети 220В.
Возможно использовать в режиме вентиляции без нагрева в летний период.

Варианты регулирования температуры:

Стандартная комплектация: завеса + проводной пульт HL10 с электронным термостатом — поддержание заданной температуры осуществляется за счет включения/выключения вентилятора и его работы на выбранной скорости. При достижении необходимого уровня температуры вентилятор завесы отключается, теплоноситель продолжает циркулировать.
Опциональное подключение клапана с сервоприводом меняет принцип работы: клапан, по команде термостата перекрывает или открывает подачу теплоносителя, вентилятор продолжает работу.

Комплектующие для монтажа:


Металлорукав L=400 Dy 3/4	Кран шаровой 3/4"	Фильтр сетчатый 3/4"	Угольник 1/2"	Воздухоотводчик автоматический 1/2"	Ниппель 3/4"	Тройник переходной 3/4" х 1/2" х 3/4"

Дополнительное оборудование:


Смесительный узел	Термостат защиты от замораживания RAK-TW. 5000S-Н	Двухходовой клапан с сервоприводом ТМ-К-3/4-СП	Концевой выключатель ВП-15К21	Блок-WA (ver. E)
Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения	Защита теплообменников от низких температур	Регулирование теплоотдачи завесы для поддержания заданной температуры в помещении	Включает завесу при открывании ворот	Блок подключения дополнительного оборудования и включения режима энергосбережения.

Установка:

Габаритные размеры:

ТепломашВсе товары бренда

Россия — страна бренда

Россия — страна производства

Характеристики

Общие характеристики

Бренд:

Тепломаш

Родина бренда:

Россия

Страна производитель:

Россия

Серия завесы:

500

Дизайн завесы:

Оптима

Модель:

КЭВ-190П5142W

Тип завесы

Воздушно-тепловая завеса с водяным нагревом

Назначение тепловой завесы

Промышленная

Место установки завесы:

На ворота, На потолок, На стену, На дверь

Для автомойки

Нет

Дизайнерская серия:

Нет

Цвет:

Белый

Срок службы:

5 года

Гарантия:

2 года

Нагрев

Способ нагрева

водяной

Теплоноситель

вода

Нагревательный элемент

Водяной теплообменник

Максимальная температура воды:

150°С

Присоединительные размеры патрубков, дюйм

G 3/4" (26,5 мм)

Рабочее давление воды в теплообменнике до, МПа

1,2

Электрические параметры

Электропитание:

220

Максимальный ток

5,4

Шнур питания (силовой кабель)

Нет

Сечение силового кабеля, мм²:

3 × 1,5

Класс электрозащиты:

I класс

Производительность

Эффективная длина воздушной струи:

6 м

Расход воздуха I м³/ч

7400

Расход воздуха II м³/ч

8000

Расход воздуха III м³/ч

8800

Скорость воздушного потока, м/с

Мощность электродвигателя

1100 Вт

Ступени мощности:

90 / 100,5

Популярная мощность завесы кВт

Условная тепловая мощность водяной завесы указанна в кВт.ч при температуре подаваемой воды +95°С / её охлаждением до +70°С / температура окружающей среды +15°С. При изменение любого из показателей мощность будет отличаться от заявленной. (См. технические характеристики модели)

100 кВт

Характеристики теплообменника при t 95/70/15°С

Номинальная тепловая мощность при (95/70/15°С)

100.5 кВт

Функциональные особенности

Регулировка температуры (термостат) в комплекте:

Да

Режим вентиляции без нагрева

Да

Звуковое давление (на расстоянии 5 м)

67 дБ(А)

Диапазон регулирования температуры воздуха

от +5 до +35˚С

Безопасность (защитные функции)

Степень пылевлагозащиты:

IP20

Управление

Способ управления завесой

Проводной пульт управления, Беспроводной пульт управления

Пульт дистанционного управления:

Есть

Кол-во завес, управляемых с одного пульта, шт

не ограничено

Установка тепловой завесы

Ширина завесы (проема)

2210 мм

Вариант установки завесы

Горизонтальная установка

Подключение

Кабель питания с медными жилами мм² 3 х 1,5

Расход воды

л/с при "t" воды 150/70 °С:

0.43

л/с при "t" воды 130/70 °С:

0.54

л/с при "t" воды 105/70 °С:

0.82

л/с при "t" воды 95/70 °С:

1.1

л/с при "t" воды 80/60 °С:

1.1

л/с при "t" воды 60/40 °С:

0.62

Тепловая мощность

Мощность при t° воды 150/70°С, кВт:

126 кВт

Мощность при t° воды 130/70°С, кВт

117 кВт

Мощность при t° воды 105/70°С, кВт

105.5 кВт

Мощность при t° воды 95/70°С, кВт

100.5 кВт

Мощность при t° воды 80/60°С, кВт

81.5 кВт

Мощность при t° воды 60/40°С, кВт

46.5 кВт

Подогрев воздуха

градусов С на выходе, при "t" воды 150/70 °С

градусов С на выходе, при "t" воды 130/70 °С

градусов С на выходе, при "t" воды 105/70 °С

градусов С на выходе, при "t" воды 95/70 °С

градусов С на выходе, при "t" воды 80/60 °С

градусов С на выходе, при "t" воды 60/40 °С

Габаритные размеры

Вес без воды:

85 кг

Вес в упаковке:

155.5 кг

Размер (Ш×В×Г), мм:

2210 × 600 × 410

Размеры в упаковке (Ш×В×Г), мм:

2400 × 760 × 725 мм

Объем коробки, м³:

1.34

Комплектация

Водяная тепловая завеса

1 шт.

Пульт управления (модель)

HL 10 — проводной настенный пульт управления с LCD дисплеем., Беспроводной ИК-пульт управления.

Крепёжные кронштейны:

1 компл.

Паспорт:

1 шт.

Опционально

Смесительный узел опционально

КЭВ-УТМ-6,3 (без насоса), КЭВ-УТМ-6,3Н (с насосом), КЭВ-УТМ-21 (без насоса), КЭВ-УТМ-21Н (с насосом)

Гибкие гофрированные патрубки

опция

Термостат защиты от замораживания

опция

Блок управления завесой

Блок-WA (ver.E)

Концевой выключатель

ВП15К21
