Водяной тепловентилятор Тепломаш КЭВ-69Т4W3

-12%

Расход воздуха III м³/ч	2700
Длина свободной изотермической струи:	14,5 м
Степень защиты двигателя, IP:	44
Мощность при t° воды 95/70°С, кВт	35 кВт
Мощность при t° воды 80/60°С, кВт	28,2 кВт
Мощность при t° воды 60/40°С, кВт	15,7 кВт
Пульт управления	В комплекте - HL10
Кронштейн крепления	В комплекте 1шт

Модельный ряд

5 – 13,6 кВт 5,8 – 18,6 кВт 6,7 – 18,1 кВт 7,4 – 20,2 кВт 8,6 – 22,2 кВт 10,3 – 27,4 кВт 11,8 – 31,6 кВт 13,7 – 37,6 кВт

15,7 – 42,9 кВт

16,1 – 43,8 кВт 21,7 – 58,4 кВт 19 – 55 кВт 24,7 – 66,1 кВт 29,8 – 82 кВт 34 – 93,6 кВт 40,3 – 110,1 кВт

333 240 T2 493 957,57 T

С НДС 22%

Написать в MAX

Самовывоз

Транспортная компания GTD

Рассчитываем стоимость доставки...

ТК Деловые Линии

Рассчитываем стоимость доставки...

СДЭК ПВЗ или курьер

Рассчитываем стоимость доставки...

Прочее

Доставка любой ТК (Оплата по факту, Покупателем)

Бесплатно

Описание

Характеристики

Отзывы

Сопутствующие файлы

Вопрос-Ответ ⁰

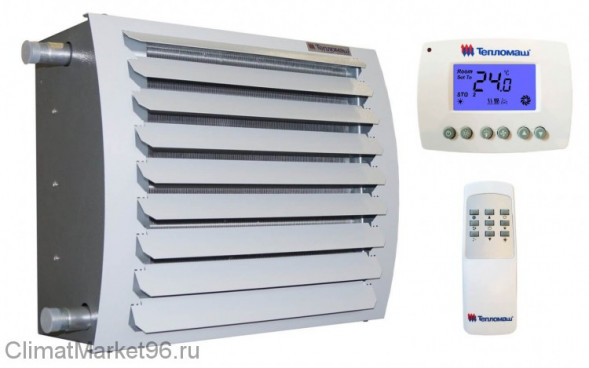

Тепловентилятор водяной Тепломаш КЭВ-69Т4W3 серия TW

Тепловентиляторы с водяным источникам тепла применяются для основного или дополнительного обогрева помещений в промышленных, общественных и административных зданиях (магазины, стадионы, склады, ангары, автосервисы). Подключение производится к источнику отопления или системе ГВС. Способ монтажа горизонтальный или вертикальный — размещать можно как на стене, так и на потолке. Корпус выполнен из оцинкованной стали с полимерным покрытием серого цвета.

Проводной пульт управления с электронным термостатом и ИК пульт идут в комплекте поставки.Особенности:

К 1 пульту управления можно подключить до 5 тепловентиляторов КЭВ-69Т4W3 (управление синхронно, с одной точки).
Универсальный монтаж (вертикальный под углом 30°или горизонтальный с помощью регулируемого кронштейна).
Поворотные жалюзи, позволяющие направлять потоки теплого воздуха в нужную область помещения.

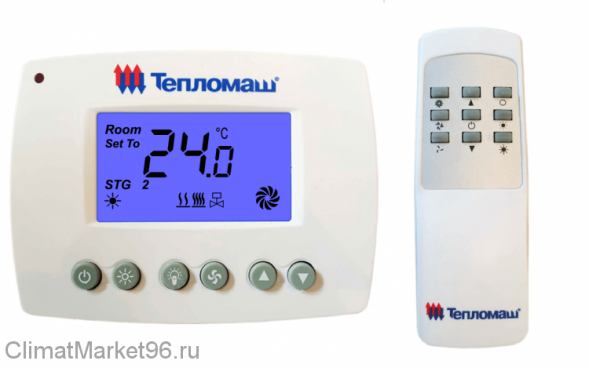

Проводной пульт управления HL10 с электронным термостатом + ИК дистанционный пульт.
3 скорости работы вентилятора.
Регулирование тепловой мощности и расхода воздуха.
Максимальная допустимая температура теплоносителя 150°С.
Степень защиты тепловентилятора — IP44.
Степень защиты пульта управления — IP30.
Диапазон рабочей температуры +5 до +35⁰С (предельная от +1 до +40⁰С).
Важно! Подача горячей воды в нижний патрубок.

Варианты регулирования температуры:

Стандартная комплектация: тепловентилятор + проводной пульт HL10 с электронным термостатом — поддержание заданной температуры осуществляется за счет включения/выключения вентилятора и его работы на выбранной скорости. При достижении необходимого уровня температуры вентилятор отключается, теплоноситель продолжает циркулировать.
Опциональное подключение клапана с сервоприводом меняет принцип работы: клапан, по команде термостата перекрывает или открывает подачу теплоносителя, вентилятор продолжает работу.

Схема подключения тепловентилятора:

! Дополнительное оборудование и комплектующие для монтажа можно подобрать здесь

Комплектующие для монтажа:


Гибкая подводка 1"	Кран шаровой 1"	Фильтр сетчатый 1"	Угольник 1/2"	Воздухоотводчик автоматический 1/2"	Ниппель 1"	Тройник переходной 1" х 1/2" х 1"

Дополнительное оборудование:


Смесительный узел	Термостат защиты от замораживания RAK-TW. 5000S-Н	Двухходовой клапан с сервоприводом ТМ-К-3/4-СП D = 1"	Концевой выключатель ВП-15К21	ПКУ-W1 (ver 1.0)
Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения	Защита теплообменников от низких температур	Регулирование теплоотдачи вентилятора для поддержания заданной температуры в помещении	Включает тепловентилятор при открывании ворот	Управление водяными тепловентиляторами одинаковой модели в количестве, большем, чем допустимое для одного пульта управления HL10

Пример качественной схемы регулирования:

Пример количественной схемы регулирования:

Установка:

Примечание:

Не допускать замерзания воды в системе (замерзшая жидкость в теплообменнике может его повредить), для предотвращения подключайте термостат защиты от замораживания совместно со смесительным узлом с насосом
Не предназначен для установки в помещениях где присутствует с капельная влага или туман (автомойки, теплицы и т.п.).
Качество питающей воды должно соответствовать СНиП 41-02-2003 «Тепловые сети»

ТепломашВсе товары бренда

Россия — страна бренда

Россия — страна производства

Характеристики

Серия:

ТW

Общие характеристики

Бренд:

Тепломаш

Родина бренда:

Россия, г.Санкт-Петербург

Страна производитель:

Россия

Серия тепловентилятора:

Модель:

КЭВ-69Т4W3

Тип тепловентилятора водяного

Строительный, Промышленный, с IP защитой

Тип двигателя:

ЕС мотор (Electronically Commutated-Электронно коммутируемый вентилятор) представляет собой двигатель постоянного тока, со встроенной электроникой коммутации и постоянными магнитами во внешнем роторе. Принцип работы - плавная регулировка оборотов.

АС мотор (Асинхронный двигатель) – это электрический двигатель переменного тока, действующий на основе вращающегося магнитного поля статора. Принцип работы старт/стоп, ограничен несколькими ступенями регулировки оборотов.

Если говорить просто, то основным отличием ЕС моторов от АС является сниженное энергопотребление. ЕС двигатели соответствуют действующей европейской директиве по энергосбережению ERP 2020, и в процессе работы выделяет ощутимо меньше тепла по сравнению с АС. Также в EC двигателе отсутствуют тепловые потери и, соответственно, повышается КПД.

AC – асинхронный

Нагревательный элемент

Водяной теплообменник

Режим работы:

Некоторые модели водяных тепловентиляторов могут работать на охлаждение, в качестве хладагента применяется холодная вода или этиленгликоль.

Обогрев

Срок службы:

5 года

Гарантия:

2 года

Основные

Материал корпуса

Окрашенная сталь

Мощность электродвигателя

160 Вт

Число рядов в теплообменнике

Звуковое давление (на расстоянии 5 м)

51 дБ(А)

Максимальная температура воды:

150°С

Рабочее давление воды в теплообменнике до, МПа

1,2

Количество тепловентиляторов подключаемых к одному пульту управления, шт

Пульт дистанционного управления:

Есть

Тепловая мощность

Мощность при t° воды 150/70°С, кВт:
