Контроллер HMI-500, арт. 1-4-0101-500

Контроллер HMI-VR-500

Предназначен для управления одним или группой (до 15 шт.) тепловентиляторов Volcano EC. Контролирует скорость вращения двигателя вентилятора, а так же работу крана с электроприводом для подачи теплоносителя в автоматическом или ручном режиме.

Функции:

• Отображение текущей температуры внутри помещения
• Регулирование температуры
• Установка и индикация скорости вентилятора
• Автоматическое управление скоростью вентилятора в диапазоне 0-100%
• Ручное управление скоростью вентилятора
• Календарь с возможностью программирования температурного режима по дням недели и по времени суток
• Встроенный датчик температуры
• Возможность подключения внешнего датчика температуры

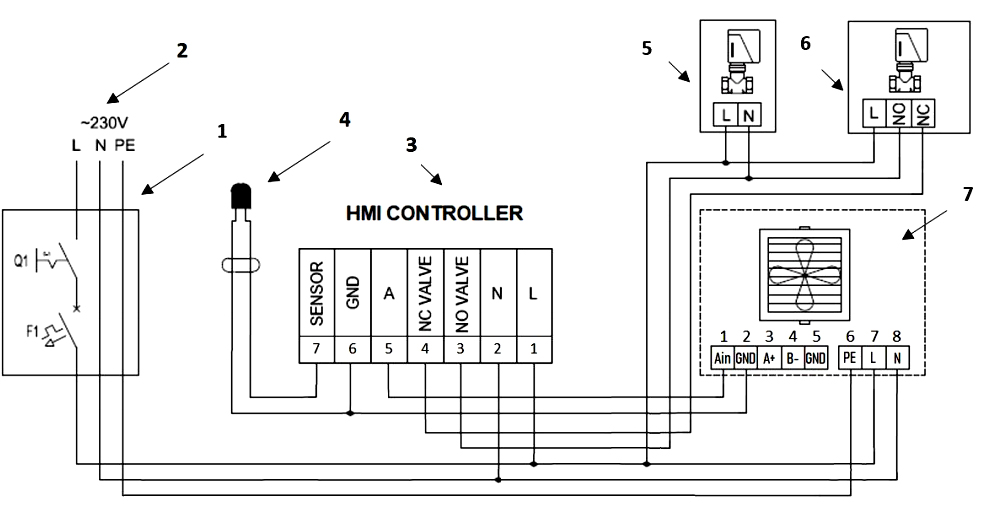

Схема подключения:

1. Главный выключатель
2. Питание 230V
3. Контроллер HMI
4. Внешний датчик NTC (опционально)
5. Клапан штоковый двухходовой с сервоприводом NVMZ (нормально закрытый)
6. Кран шаровый двухходовой с сервоприводом TR-10-01
7. Воздушно-отопительный агрегат Volcano EC
