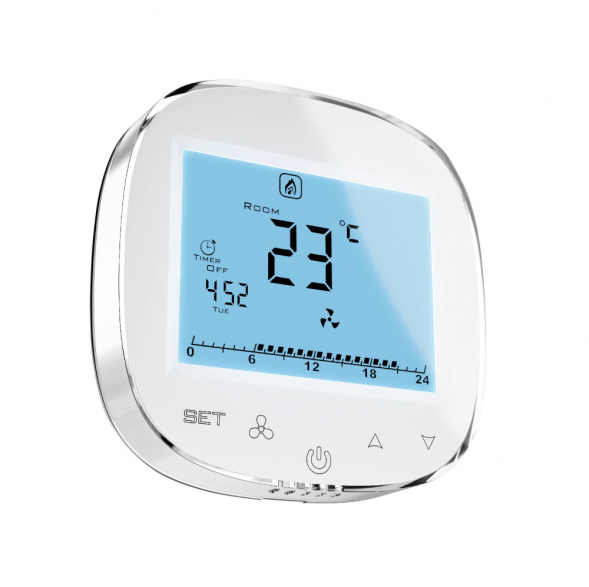

Контроллер WING EC (Wi-Fi) 1-4-2801-0156

Контроллер WING EC 1-4-2801-0156 с Wi-Fi модулем

Предназначен для управления всеми завесами WING, имеющими EC двигатель. Обеспечивает плавное регулирование частоты вращения двигателей EC, а также управляет работой в режимах обогрева, охлаждения и вентиляции.

Оснащен модулем Wi-Fi для удаленного управления из любой точки земного шара со смартфона с установленным приложением Tuya Smart.

Видеоинструкции:

Базовые настройки

Расширенные настройки

Контроллеры HMI Wi-Fi (1-4-2801-0156; 1-4-2801-0158) не имеют возможности подключения к системе BMS, поэтому для использования возможность управления контроллерами через BMS необходимо использовать классические контроллеры HMI (1-4-2801-0155; 1-4-2801-0157).

Контроллер позволяет программировать режимы работы завесы на неделю (ежедневно, 4 интервала работы в сутки).

Три основных режима работы:

• «Двери» (по умолчанию): Работа завесы с нагревом подаваемого воздуха или без нагрева. Необходим опциональный датчик открытия двери. Подача воздуха активируется только при открытой двери.
• «Помещение»: Работа завесы с нагревом подаваемого воздуха. Работа завесы активируется независимо от датчика открытия двери, если температура в помещении ниже заданной.
• «Двери + помещение»: Работа завесы с нагревом подаваемого воздуха для поддержания заданной температуры в помещении. Необходим опциональный датчик открытия двери. Работа завесы активируется, если открыта дверь или температура в помещении ниже заданной.

Осебенности и преимущества:

• встроенный Wi-Fi модуль.
• количество завес, управляемых с одного пульта: до 8 шт.

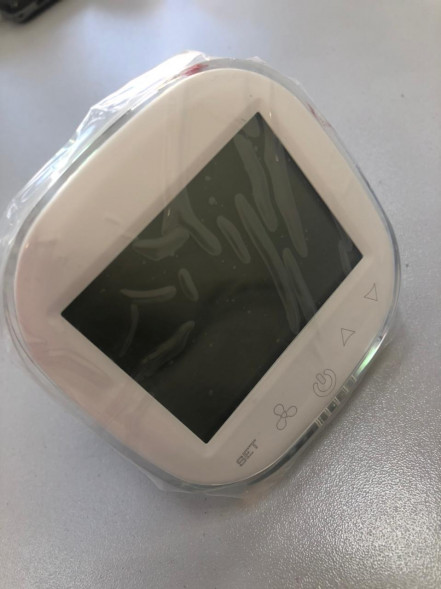

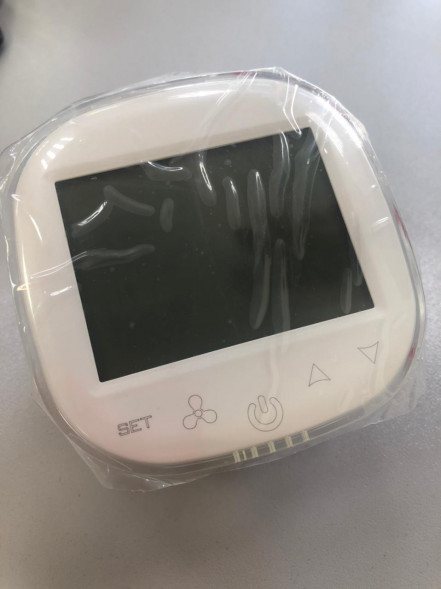

• сенсорная панель управления
• трехступенчатое регулирование скорости вентилятора и мощности нагрева
• возможность программирования отдельных передач
• встроенный термостат с возможностью программирования на неделю
• непрерывный режим
• функции нагревания и вентиляции
• работа с датчиком открытия дверей
• измерение температуры: -10 °C ... +99 °C
• класс защиты: IP20

Монтаж:

Монтаж контроллера осуществляется очень простым способом: на специальном кронштейне в монтажной коробке Ø60 мм. Кронштейн позволяет легко производить установку и снятие контроллера.

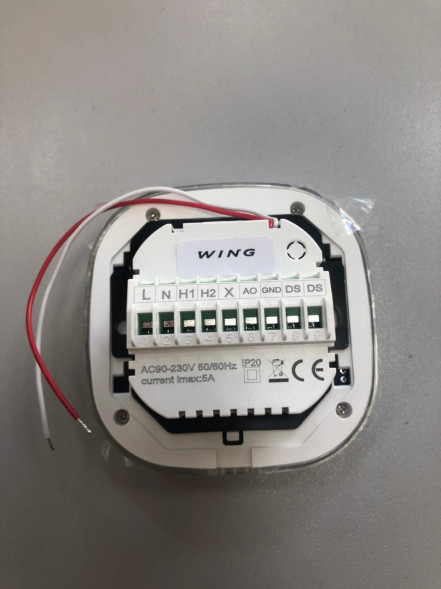

Рекомендуемая площадь сечения кабелей:

- L, N: 2x1 мм²

- H1, H2: 2x1 мм²

- AO, GND: 2x0,5 мм² LIYCY

- Датчик открытия дверей: 2x0,5 мм² LIYCY

- RS 485: 2x0,75 мм² LIYCY

Электрическая схема:

1. Питание: 230 В - 50Гц
2. Главный выключатель, предохранители
3. WING W100-200 EC
4. Контроллер HMI WING HY
5. Сервопривод водяного клапана
