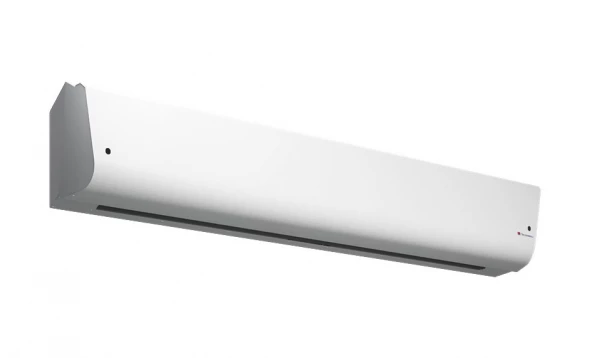

Водяная тепловая завеса Тепломаш КЭВ-102П4112W

-12%

Расход воздуха III м³/ч	5100
Скорость воздушного потока, м/с	10,5
Эффективная длина воздушной струи:	4,5 м
Ширина завесы (проема)	2325 мм
Мощность при t° воды 95/70°С, кВт	46,8 кВт
Мощность при t° воды 80/60°С, кВт	37,9 кВт
Мощность при t° воды 60/40°С, кВт	21,5 кВт

Модельный ряд

4,7 – 18,4 кВт / 1,1 м 12,7 – 35 кВт / 1,5 м 19,9 – 53,1 кВт / 2,1 м

21,5 – 57 кВт / 2,3 м

568 320 T3 819 326,99 T

С НДС 22%

Написать в MAX

Описание

Характеристики

Отзывы

Сопутствующие файлы

Вопрос-Ответ ⁰

Водяная тепловая завеса Тепломаш КЭВ-102П4112W серия 400 Оптима

Принцип действия завесы основан на защите смесительного типа, т.е. эффективном смешивании втекающего наружного холодного воздуха с нагретыми струями завесы в пределах тамбура или вестибюля. Устанавливается внутри помещения, горизонтально над проемом или вертикально, сбоку от него, как можно ближе к краю. При большой ширине проема можно располагать сразу несколько завес вплотную друг к другу и управлять ими с одного пульта. Подходит для установки в складских помещениях, гостиницах, ресторанах, супермаркетах и др.

Высота установки 3-5 метров.

Корпус изготовлен из оцинкованной стали с полимерным покрытием, особенностью является перфорированная лицевая панель, через которую осуществляется забор воздуха.

Преимущества и особенности:

Универсальный монтаж (горизонтально/вертикально).
В комплекте проводной пульт HL10 с защитой IP30 и встроенным термостатом + дистанционный пульт.
Встроенная РСВ-АС плата — возможность подключения неограниченного количества завес к 1 пульту, а также дополнительного оборудования.
Функция защиты от низких температур (позволяет настроить диапазон включения и выключения завесы на обогрев при отрицательной температуре наружного воздуха).
Защита от пыли и влаги корпуса IP20.
Максимальная допустимая температура теплоносителя 150°С.
Функция подключения к охранно-пожарной сигнализации.
Работа от сети 220В
Возможно использовать в режиме вентиляции без нагрева в летний период.

Варианты регулирования температуры:

Стандартная комплектация: завеса + проводной пульт HL10 с электронным термостатом — поддержание заданной температуры осуществляется за счет включения/выключения вентилятора и его работы на выбранной скорости. При достижении необходимого уровня температуры вентилятор завесы отключается, теплоноситель продолжает циркулировать.
Опциональное подключение клапана с сервоприводом меняет принцип работы: клапан, по команде термостата перекрывает или открывает подачу теплоносителя, вентилятор продолжает работу.

Комплектующие для монтажа:


Металлорукав L=400 Dy 3/4	Кран шаровой 3/4"	Фильтр сетчатый 3/4"	Угольник 1/2"	Воздухоотводчик автоматический 1/2"	Ниппель 3/4"	Тройник переходной 3/4" х 1/2" х 3/4"

Дополнительное оборудование:


Смесительный узел	Термостат защиты от замораживания RAK-TW. 5000S-Н	Двухходовой клапан с сервоприводом ТМ-К-3/4-СП	Концевой выключатель ВП-15К21	Блок-WA (ver. E)
Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения	Защита теплообменников от низких температур	Регулирование теплоотдачи завесы для поддержания заданной температуры в помещении	Включает завесу при открывании ворот	Блок подключения дополнительного оборудования и включения режима энергосбережения.

Установка:

Габаритные размеры:

ТепломашВсе товары бренда

Россия — страна бренда

Россия — страна производства

Характеристики

Общие характеристики

Бренд:

Тепломаш

Родина бренда:

Россия

Страна производитель:

Россия

Серия завесы:

400

Дизайн завесы:

Оптима

Модель:

КЭВ-102П4112W

Тип завесы

Воздушно-тепловая завеса с водяным нагревом

Назначение тепловой завесы

Промышленная, Коммерческая

Место установки завесы:

На ворота, На потолок, На стену, На дверь

Для автомойки

Нет

Дизайнерская серия:

Нет

Цвет:

Белый

Срок службы:

5 года

Гарантия:

3 года

Нагрев

Способ нагрева

водяной

Теплоноситель

вода

Нагревательный элемент

Водяной теплообменник

Максимальная температура воды:

150°С

Объем теплоносителя в нагревателе, л

3,9

Присоединительные размеры патрубков, дюйм

G 3/4" (26,5 мм)

Рабочее давление воды в теплообменнике до, МПа

1,2

Электрические параметры

Электропитание:

220

Максимальный ток

3,6 А

Сечение силового кабеля, мм²:

3 × 1,5

Класс электрозащиты:

I класс

Производительность

Эффективная длина воздушной струи:

4.5 м

Расход воздуха I м³/ч

3300

Расход воздуха II м³/ч

4200

Расход воздуха III м³/ч

5100

Скорость воздушного потока, м/с

10.5

Мощность электродвигателя

700 Вт

Популярная мощность завесы кВт

Условная тепловая мощность водяной завесы указанна в кВт.ч при температуре подаваемой воды +95°С / её охлаждением до +70°С / температура окружающей среды +15°С. При изменение любого из показателей мощность будет отличаться от заявленной. (См. технические характеристики модели)

46 Вт

Характеристики теплообменника при t 95/70/15°С

Номинальная тепловая мощность при (95/70/15°С)

46.8 кВт

Функциональные особенности

Регулировка температуры (термостат) в комплекте:

Да

Режим вентиляции без нагрева

Да

Звуковое давление (на расстоянии 5 м)

65 дБ(А)

Безопасность (защитные функции)

Степень пылевлагозащиты:

IP20

Антикоррозионная устойчивость

Нет

Управление

Способ управления завесой

Проводной пульт управления, Беспроводной пульт управления

Пульт дистанционного управления:

Есть

Кол-во завес, управляемых с одного пульта, шт

не ограничено

Установка тепловой завесы

Ширина завесы (проема)

2325 мм

Вариант установки завесы

Горизонтальная установка, Вертикальная установка

Расход воды

л/с при "t" воды 150/70 °С:

0.2

л/с при "t" воды 130/70 °С:

0.24

л/с при "t" воды 105/70 °С:

0.51

л/с при "t" воды 95/70 °С:

0.51

л/с при "t" воды 80/60 °С:

0.51

л/с при "t" воды 60/40 °С:

0.29

Тепловая мощность

Мощность при t° воды 150/70°С, кВт:

57 кВт

Мощность при t° воды 130/70°С, кВт

53.3 кВт

Мощность при t° воды 105/70°С, кВт

48.7 кВт

Мощность при t° воды 95/70°С, кВт

46.8 кВт

Мощность при t° воды 80/60°С, кВт

37.9 кВт

Мощность при t° воды 60/40°С, кВт

21.5 кВт

Подогрев воздуха

градусов С на выходе, при "t" воды 150/70 °С

градусов С на выходе, при "t" воды 130/70 °С

градусов С на выходе, при "t" воды 105/70 °С

градусов С на выходе, при "t" воды 95/70 °С

градусов С на выходе, при "t" воды 80/60 °С

градусов С на выходе, при "t" воды 60/40 °С

Габаритные размеры

Вес без воды:

58 кг

Вес в упаковке:

65 кг

Размер (Ш×В×Г), мм:

2325 × 370 × 380

Размеры в упаковке (Ш×В×Г), мм:

2500 × 470 × 480 мм

Комплектация

Водяная тепловая завеса

1 шт.

Пульт управления (модель)

HL 10 — проводной настенный пульт управления с LCD дисплеем., Беспроводной ИК-пульт управления.

Кабель управления 7*0,5 мм

1,8 – 3,6 м

Паспорт:

1 шт.

Опционально

Смесительный узел опционально

КЭВ-УТМ-4 (без насоса), КЭВ-УТМ-4Н (с насосом), КЭВ-УТМ-6,3 (без насоса), КЭВ-УТМ-6,3Н (с насосом), КЭВ-УТМ-21 (без насоса), КЭВ-УТМ-21Н (с насосом)

Гибкие гофрированные патрубки

опция

Термостат защиты от замораживания

опция

Трехходовой клапан

опция

Двухходовой клапан с электроприводом

опция

Концевой выключатель

опция, ВП15К21
